Hệ thống báo rò rỉ gas, hệ thống báo ngắt gas tự động Sunghwa Hàn Quốc

Tủ điều khiển SHT-970MU.DU là mẫu tủ điều khiển báo rò gas do Sunghwa thiết kế và sản xuất. Khi được lắp đặt thêm kênh điều khiển van (SHT-ASV(P), SHT-SL), tủ sẽ có thêm chức năng đóng/mở van tự động. Để hiểu rõ hơn về cấu tạo của model này và lựa chọn dòng tủ thích hợp theo yêu cầu công trình, hãy cùng Asia Gas tìm hiểu chức năng của từng kênh trên tủ điều khiển. (*Bài viết đang đề cập đến tủ điều khiển dành cho hệ thống gas LPG).

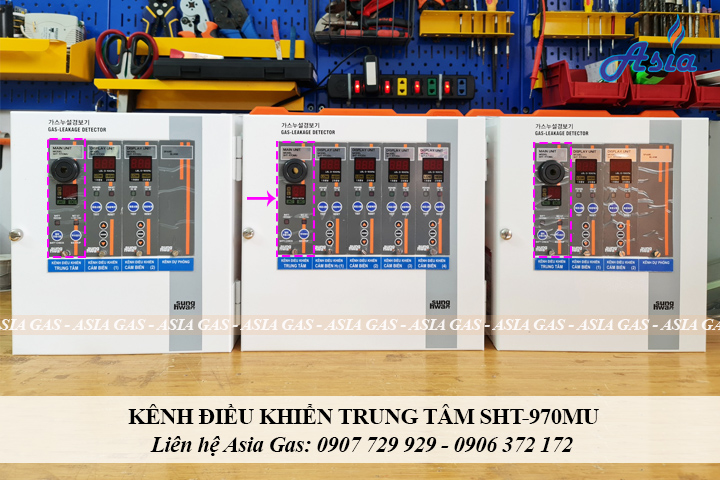

1. Kênh điều khiển trung tâm SHT-970MU

Kênh điều khiển trung tâm SHT-970MU là kênh nằm ở vị trí đầu tiên trong thiết kế của tủ điều khiển. Kênh SHT-970MU có chức năng cấp nguồn cho các kênh SHT-970DU, xuất tín hiệu tổng: còi báo, COM-NO, 12V.DC.

Tủ có 1-9 kênh sẽ có 1 kênh SHT-970MU, từ 10 kênh trở lên sẽ có 2 kênh SHT-970MU.

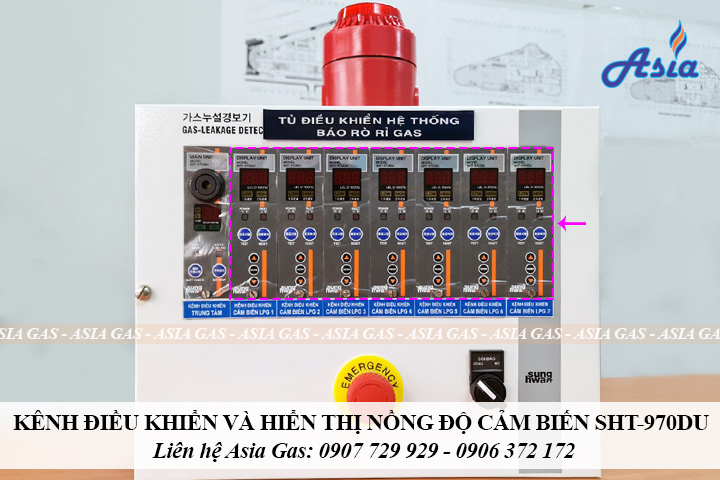

2. Kênh điều khiển và hiển thị nồng độ cảm biến SHT-970DU

Kênh SHT-970DU có nhiệm vụ cấp nguồn cho cảm biến SHT-4700 hoạt động, nhận tín hiệu từ cảm biến, hiển thị nồng độ gas của cảm biến, báo động tín hiệu đạt mức nguy hiểm cài đặt, xuất các tín hiệu ra 4-20mA, Relay contact(H,HH), 12V.DC(H,HH).

Một tủ điều khiển có thể có nhiều kênh SHT-970DU, mỗi kênh SHT-970DU sẽ kết nối đến 1 cảm biến. Vì vậy tùy thuộc vào số cảm biến cần lắp đặt mà sử dụng tủ có số kênh SHT-970DU tương ứng.

3. Kênh điều khiển van cơ SHT-ASV(P)

SHT-ASV(P) là kênh được thiết kế để điều khiển đóng mở van cơ (loại van kẹp trên van bi). SHT-ASV(P) có màn hình hiển thị trạng thái đóng(CL)/mở(OP) của van. Khi nồng độ gas đạt ngưỡng cài đặt, kênh ASV(P) sẽ xuất tín hiệu 12V.DC / 24V.DC để điều khiển đóng van tự động. Sau khi xử lý xong sự cố, nhấn reset để mở lại van, hệ thống hoạt động bình thường.

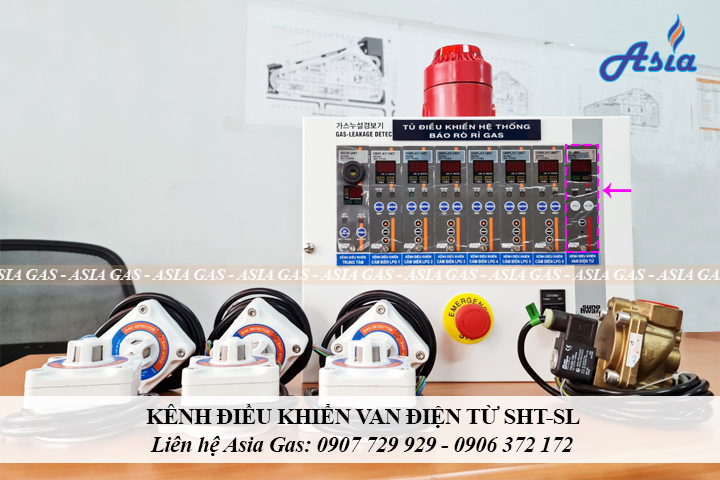

4. Kênh điều khiển van điện từ SHT-SL

Kênh điều khiển van điện từ SHT-SL là thiết bị được thiết kế và hợp tác sản xuất giữa Asia Gas và Sunghwa, đem lại giải pháp tối ưu cho các hệ thống gas sử dụng van điện từ. Kênh SHT-SL có thể kết nối với van điện từ 24V.DC / 220V.AC, thường đóng / thường mở. Khi có sự cố rò rỉ gas, kênh SHT-SL sẽ điều khiển đóng van điện từ, đồng thời xuất tín hiệu COM-NO/COM-NC, 24V.DC. Trên kênh SHT-SL còn được tích hợp màn hình hiển thị trạng thái hoạt động của van điện từ: đóng(CL)/mở(OP), dễ dàng cho việc giám sát.

Tóm lại, đối với hệ gas LPG, tủ có thể chia thành 3 dạng cơ bản sau:

- Model SHT-970MU.DU + cảm biến SHT-4700: Hệ thống báo rò rỉ gas LPG

- Model SHT-970MU.DU.ASV(P) + cảm biến SHT-4700 + van ngắt tự động SHT-820A (size 15-100A): Hệ thống báo ngắt gas LPG tự động sử dụng van cơ

- Model SHT-970MU.DU.SL + cảm biến SHT-4700 + van điện từ: Hệ thống báo ngắt gas LPG tự động sử dụng van điện từ.

Ngoài ra Sunghwa còn sản xuất thêm các kênh điều khiển khác như SHT-901(I) – kết nối đồng hồ giám sát áp suất, SHT-50M(P) in COM-NO – kênh điều khiển tổng giám sát các tủ điều khiển con, SHT-50M(P) in 12V.DC – kênh kết nối đầu dò SHT-202....Asia Gas nhập khẩu và cung cấp các dòng thiết bị từ Sunghwa Korea, đảm bảo hàng chính hãng, đầy đủ CO-CQ. Asia Gas luôn sẵn sàng tư vấn và báo giá cho quý Khách Hàng. Liên hệ Asia Gas để biết thêm chi tiết qua email hoặc số điện thoại/zalo
