Hệ thống báo rò rỉ gas, hệ thống báo ngắt gas tự động Sunghwa Hàn Quốc

Đầu báo gas (gas detector) là thiết bị có nhiệm vụ phát hiện khí gas rò rỉ, khi nồng độ gas đạt ngưỡng cảnh báo sẽ phát báo động hoặc xuất tín hiệu đến các thiết bị khác. Đây là thiết bị chính nằm trong hệ thống an toàn khí gas.

Trong công nghiệp, đầu báo LNG CNG LPG lắp đặt và sử dụng đòi hỏi phải có chất lượng tốt, khả năng hoạt động lâu bền cùng ổn định nhằm đảm bảo an toàn cho khu vực lắp đặt. Sunghwa FT là công ty chuyên về lĩnh vực an toàn khí tại Hàn Quốc, với nhiều sản phẩm nổi bật đã và đang được sử dụng tại nhiều công trình. Sau đây Asia gas giới thiệu một số dòng đầu báo chuyên dụng được sử dụng phổ biến tại Việt Nam.

1. Tính chất cơ bản LNG, CNG, LPG

1.1 Khí thiên nhiên hóa lỏng - LNG ( Liquefied Natural Gas)

Khí thiên nhiên hóa lỏng (viết tắt LNG) có thành phần chủ yếu là metan – CH4 ( khoảng 95%), không màu, không mùi, nhẹ hơn không khí.

Ở Việt Nam, LNG được sử dụng chủ yếu trong các nhà máy điện, các khu công nghiệp…

1.2 Khí nén thiên nhiên – CNG (Compressed Natural Gas)

Khí nén thiên nhiên (viết tắt CNG) có thành phần chủ yếu gồm các hydrocarbon, trong đó metan có thể chiếm đến 85%, etan chiếm 5% đến 10% cùng một lượng nhỏ propan, butan và các khí khác. CNG khí không màu, không mùi, nhẹ hơn không khí.

Thông thường, hương lưu huỳnh được thêm vào giúp dễ phát hiện khi bị rò rỉ. Do nhẹ hơn không khí nên trong trường hợp rò rỉ, khí thiên nhiên (cả CNG và LNG) đều có xu hướng bay lên. Vì vậy các đầu báo LNG/CNG thường được lắp đặt trên cao (Cao độ tùy theo thực tế, có thể lắp đặt thêm mái thu để tối đa hóa hoạt động của đầu báo).

CNG sử dụng các ngành công nghiệp hóa chất, hóa dầu, dược phẩm, sản xuất phân đạm, nhiên liệu đốt lò gạch, gốm,… Tìm hiểu thêm.

1.3 Khí đốt hóa lỏng – LPG (Liquefied Petrolium Gas)

Khí đốt hóa lỏng (viết tắt LPG) có thành phần chủ yếu bao gồm butan, propan và lượng nhỏ chất khác.

LPG là chất khí không màu, không mùi (thường thêm mùi để dễ nhận biết khi rò rỉ). Do nặng hơn không khí, nên các đầu báo LPG thường được lắp đặt cách sàn khoảng 15-30cm để dễ dàng cảm biến được khí LPG rò rỉ.

LPG được sử dụng rộng rãi tại Việt Nam, là nhiên liệu chính kể cả trong dân dụng và công nghiệp. Cần tuân theo các quy định an toàn khi sử dụng.

2. Đầu báo LNG CNG LPG công nghiệp phòng nổ tiêu chuẩn KOSHA

Một trong những giải pháp an toàn trong việc lưu trữ và sử dụng LNG, CNG, LPG hiện nay là việc lắp đặt các hệ thống báo rò rỉ / hệ thống báo ngắt gas tự động. Hệ thống này có nhiệm vụ phát hiện lượng khí rò rỉ trong môi trường, báo động khi đạt mức nồng độ nguy hiểm (và điều khiển đóng van tự động để cô lập khu vực rò rỉ nếu sử dụng van ngắt).

Một hệ thống cơ bản gồm 3 thiết bị chính: tủ điều khiển, đầu báo (hay còn gọi là cảm biến), van ngắt (có thể sử dụng hoặc không sử dụng, tùy yêu cầu). Trong đó đầu báo được chia thành nhiều dòng khác nhau, có thể xem thông số chi tiết tại Mục Đầu dò gas và cảm biến gas.

Dưới đây là một số hệ thống báo rò rỉ gas cơ bản

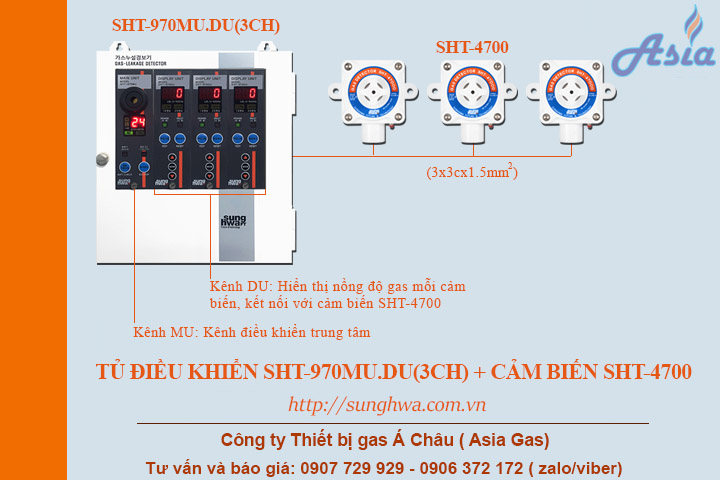

(***Số kênh DU trên tủ điều khiển tương ứng với số cảm biến có thể kết nối. Ví dụ: Tủ điều khiển SHT-970MU.DU(3CH) có thể kết nối 3 cảm biến)

2.1 Đầu báo SHT-4700 tiêu chuẩn phòng nổ Ex d II B T4(KOSHA)

Đây là dòng đầu báo rò rỉ được sử dụng phổ biến nhất. SHT-4700 được đánh giá cao bởi khả năng hoạt động tốt, độ bền cao, và đặc biệt giá thành hợp lý, phù hợp với nhiều công trình.

Ngoài ra đầu báo SHT-4700 còn có phiên bản cao cấp hơn là model SHT-4700D – tiêu chuẩn phòng nổ ATEX.

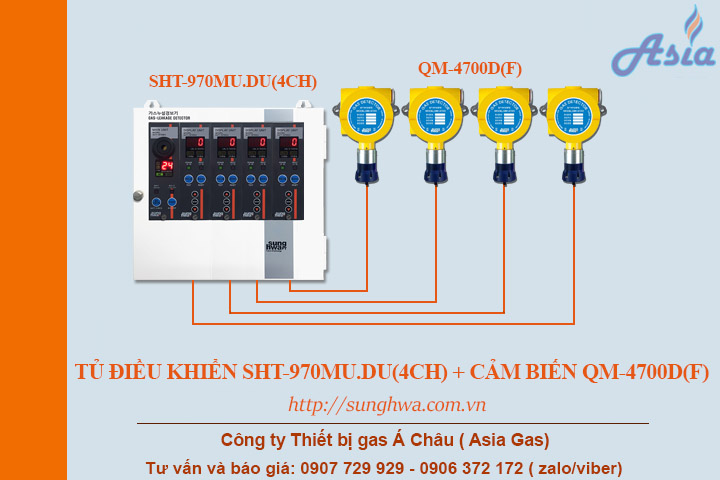

2.2 Đầu báo QM-4700(F) tiêu chuẩn phòng nổ Ex d II C T6(KOSHA)

QM-4700D(F) là phiên bản cao cấp hơn, sử dụng cho các chất khí chuyên biệt, đối với LNG và CNG là metan, đối với LPG là iso-butan.

Ngoài ra còn có dòng dùng cho các khí dễ cháy khác, khí độc và oxy (H2, C2H2, NH3, CO, CO2, H2S,…)

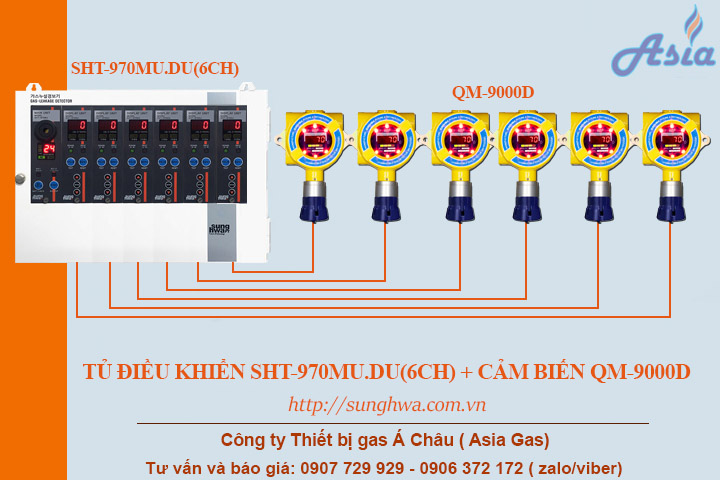

2.3 Đầu báo QM-9000D tiêu chuẩn phòng nổ Ex II C T6(IP66) (KOSHA)

Đây là model đầu báo được nâng cấp từ dòng QM-4700, được tích hợp thêm màn hình hiển thị nồng độ ngay trên đầu báo. Trong trường hợp tủ điều khiển được lắp đặt cách xa cảm biến thì người giám sát có thể dễ dàng kiểm tra nồng độ khí ngay tại vị trí đầu báo mà không cần về vị trí tủ điều khiển.

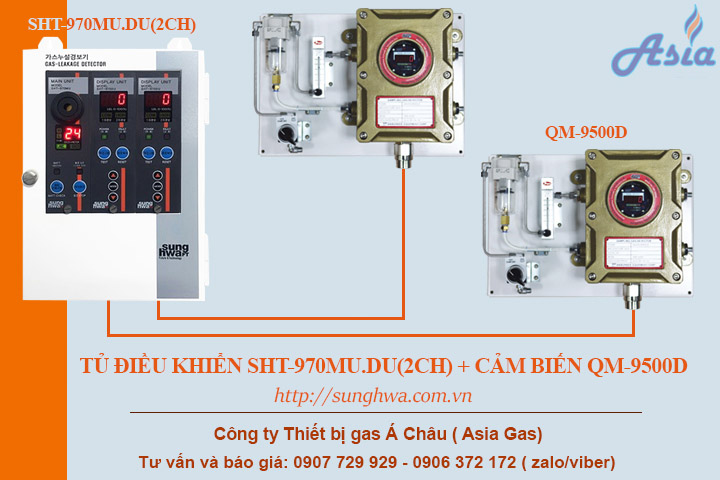

2.4 Đầu báo QM-9500D tiêu chuẩn phòng nổ Ex d II B+H2 T6(KOSHA)

QM-9500D là model đầu báo cao cấp nhất do Sunghwa sản xuất. QM-9500D tự động hút mẫu trong không khí để phân tích nồng độ khí, đảm bảo an toàn cho khu vực lắp đặt.

Model QM-9500D đặc biệt thích hợp cho các lò đốt, các khu vực có nhiệt độ cao.

Tất cả các cảm biến trên đều được dẫn về tủ điều khiển trung tâm SHT-970MU.DU. Tủ có thiết kế dạng module, đối đa 16 kênh (đối với tủ lớn hơn 16 kênh có thể đặt hàng sản xuất riêng), tích hợp màn hình hiển thị nồng độ cho từng kênh cảm biến.

Các dòng Đầu báo LNG CNG LPG công nghiệp trên đều là các dòng thiết bị chất lượng tốt, sản xuất bởi Sunghwa – Korea, nhập khẩu và phân phối chính hãng bởi Asia Gas. Asia Gas đã có nhiều năm kinh nghiệm trong lĩnh vực an toàn khí và hợp tác với nhiều đơn vị lớn nhỏ trên toàn quốc để lắp đặt, cung cấp thiết bị cũng như sẵn sàng hướng dẫn cho khách hàng nếu muốn tự lắp đặt. Liên hệ với Asia Gas để trao đổi chi tiết tại.
