KÊNH TRUNG TÂM - MAIN UNIT SHT-970MU
- KÊNH TRUNG TÂM - MAIN UNIT SHT-970MU
- Lượt xem: 79
- Model: SHT-970MU
- Xuất xứ: Sunghwa
- Giá: Liên hệ
-

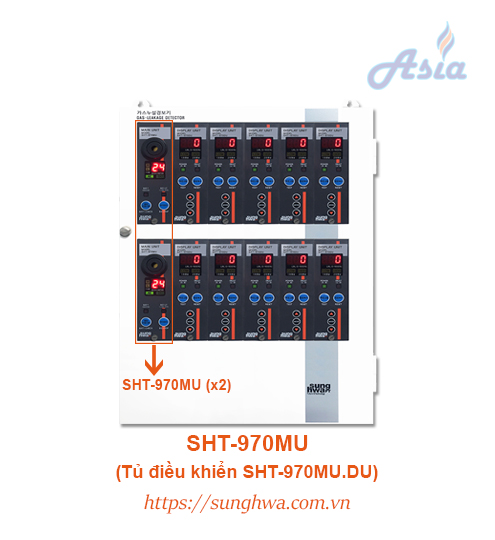

Kênh trung tâm - Main Unit model SHT-970MU là kênh đầu tiên nằm trên tủ điều khiển SHT-970MU.DU, có chức năng cấp nguồn cho các kênh SHT-970DU, xuất tín hiệu tổng: còi báo, COM-NO, 12V.DC. Tủ 1-9 kênh sẽ có 1 kênh SHT-970MU, tủ 10-16 kênh sẽ có 2 kênh SHT-970MU.
Kênh SHT-970MU có cấu tạo hiển thị trên mặt như sau:
1. Hiển thị điện áp DC đầu vào: 18~25V.DC là bình thường.
2. Đèn báo rò rỉ gas: Khi có rò rỉ gas, đèn sáng đồng thời phát báo động ở nồng độ thứ nhất (Mức thấp) và thứ hai (Mức Cao).
3. Đèn hiển thị nguồn DC
4. Đèn hiển thị nguồn AC
5. Đèn báo tắt còi: Khi có báo động rò rỉ gas, nhấn nút dừng còi và đèn sẽ nhấp nháy.
6. Đèn giám sát nguồn dự phòng: Khi pin dự phòng có vấn đề hoặc cầu chì bị ngắt, đèn sẽ nhấp nháy.
7. Công tắc tắt còi báo động: Công tắc này dùng để dừng còi báo khi có báo động rò rỉ gas.
8. Công tắc kiểm tra nguồn khẩn cấp: Nhấn nút để kiểm tra trạng thái của pin.
Thông số kỹ thuật
- Model: SHT-970MU
- Loại: tích hợp trên tủ điều khiển
- Điện áp hoạt động: 24V.DC
- Tín hiệu ra: 12V.DC, COM-NO
- Thông tin sản phẩm
- Liên hệ báo giá
- Bình luận
MAIN(ALARM COMMON) UNIT, SHT-970MU
1) DC Voltage display
- 18~25V.DC is normal, and input DC power is displayed.
2) Leak Alarm lamp
- When gas leaking, the lamp is lighting with alarming at the 1st(LOW) and 2nd(High) concentration.
3) DC Power disply lamp
- When it is not available to supply power to AC, the external emergency power(DC) is supplied to turn on AC power.
4) AC Power display lamp
- When AC power (220V,110V) is on, the lamp is lighting first.
5) Buzzer stop lamp
- When alarming gas leaking, control the buzzer stop button and the lamp is flickering.
6) Standby power supervisory lamp
- When the equipped battery has problem or the fuze is disconnected, the lamp is flickering.
7) Buzzer stop switch
- The switch is for stopping the buzzer when alarming gas leaking.
8) The emergency power CHECK SWITCH
- Touch the button to check the state of the equipped battery.
